Cela ressemble à un geste trivial, mais chaque fois que vous appuyez sur un bouton Télécommande TVune petite merveille technologique est activée. Dans quelques fractions de seconde, un circuit se ferme, un signal d’éclairage est généré et le téléviseur reçoit et interprète une commande. Tous sans fil et apparemment sans effort. Le mécanisme derrière le fonctionnement des télécommandes est presque toujours basé sur Transmission de la lumière infrarouge ou IR (de l’anglais « infrarouge« ), Une forme invisible de rayonnement électromagnétique qui, modulé précisément, transporte les informations d’un point à une autre. Ces informations, codées en séquences binaires (c’est-à-dire uniquement « 0 » Et « 1 »), sont interprétés par le microprocesseur du téléviseur, ou par les dispositifs contrôlés en cas de télécommande universelle, pour effectuer des actions utiles, telles que l’augmentation du volume, la modification du canal ou la désactivation de l’appareil. Connaître le Technologie des télécommandes infrarouges Cela peut nous permettre d’apprécier davantage ces appareils quotidiens.
Comment fonctionnent les télécommandes infrarouges
Lorsque vous appuyez sur le bouton de votre télécommande, le contact sous ce bouton se ferme et complète un circuit. Le circuit intégré ou IC (Circuit intégré) note cette action et génère un code binaire spécifique de cette commande. Ce code est ensuite envoyé via un LED infrarougeou une petite diode d’émetteur de lumière, située à l’avant de la télécommande.
La lumière infrarouge n’est pas visible à l’œil nu: elle est située dans une zone du spectre électromagnétique au-delà du rouge. La LED IR transmet une séquence d’impulsions, allumant et désactivant à un rythme précis. La longueur des intervalles entre ces impulsions peut représenter, par exemple, une « 0 » ou un « 1 »selon le protocole utilisé. Un protocole est un ensemble de règles et de codes qui définissent comment les données doivent être transmises et interprétées: l’une des plus connues est le Protocole Sony Control-Squi utilise Codes 7-bit pour représenter chaque commande.
Du côté du téléviseur, le Récepteur IR – Généralement placé sur le devant de l’appareil – il est capable de détecter ces impulsions. UN filtre intégré permet au récepteur d’ignorer d’autres sources de lumière infrarouge (comme la lumière du soleil ou les lampes fluorescentes), en se concentrant uniquement sur ceux avec une longueur d’onde d’environ 980 nanomètres et modulé à une fréquence spécifique. Ce mécanisme sert à réduire les interférences, ce qui pourrait autrement compromettre la communication.
Une fois les impulsions reçues, par le biais d’un décodeur Le récepteur les convertit en signal électrique et l’envoie à microprocesseur du téléviseur. Si le code binaire correspond, par exemple, à la commande « volume su » (codé comme 001 0010 Dans le système Sony), le microprocesseur effectue l’éducation et augmente le volume. Lorsque vous cessez d’appuyer sur le bouton, une commande de « arrêt »qui rapporte au processeur pour arrêter l’action.

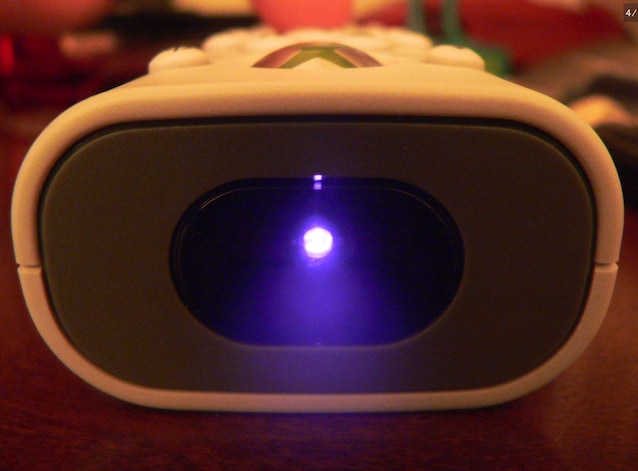

Saviez-vous? En concentrant une caméra (comme celle de votre smartphone) sur une télécommande infrarouge en action, vous pouvez voir la lumière infrarouge émise par ce dernier, qui apparaîtra à l’écran comme blanc ou violet.
Limites des télécommandes IR
La précision de ce processus est telle que les commandes sont effectuées presque instantanément, mais il y a certaines limites. Les télécommandes IR nécessitent une ligne directe entre l’émetteur et le récepteur: S’il y a un obstacle entre la télécommande et le téléviseur, le signal n’arrive pas. En outre, Le flux est limité à environ dix mètres.
